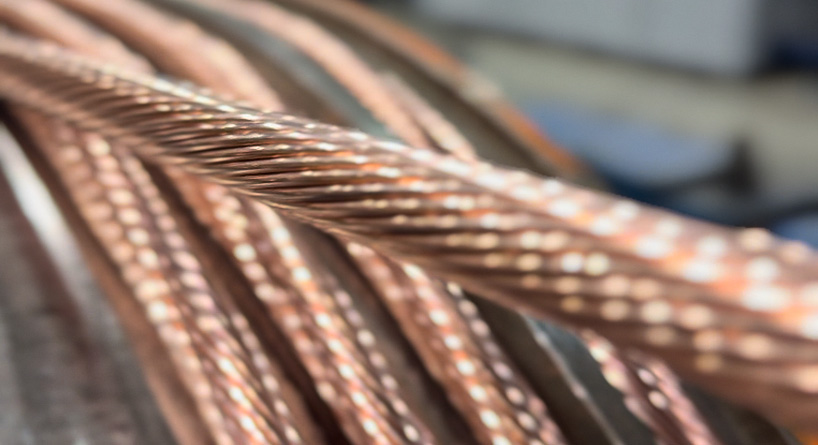

Guia Completo: Como Escolher a Bitola Certa do Cabo de Cobre Nu

A escolha da bitola (seção nominal) do cabo de cobre nu é uma das decisões mais críticas em qualquer projeto elétrico. Dimensionar corretamente um cabo não é apenas uma questão de funcionalidade, mas principalmente de segurança, eficiência e economia. Um cabo subdimensionado pode causar superaquecimento, perda de energia e riscos de incêndio, enquanto um superdimensionado representa custo desnecessário.

Neste guia completo, vamos desmistificar o processo de escolha da bitola certa para o seu cabo de cobre nu, abordando os principais fatores e as bitolas mais comuns como o cabo 35mm2 e o cabo 50mm de cobre.

Por que a Bitola Importa?

A bitola do cabo está diretamente relacionada à sua capacidade de conduzir corrente elétrica sem superaquecer. Quanto maior a corrente a ser transportada e/ou maior a distância, maior a bitola necessária. Fatores como a temperatura ambiente, o tipo de instalação e o agrupamento de cabos também influenciam.

Fatores Essenciais para o Dimensionamento:

1. Corrente Elétrica (Ampacidade):
   • É a quantidade de corrente (em Ampères) que o cabo precisará transportar. Este é o ponto de partida para qualquer cálculo. Consulte a NBR 5410 para tabelas de ampacidade que consideram as condições de instalação.
2. Queda de Tensão:
   • Em distâncias longas, a tensão pode cair ao longo do cabo, afetando o desempenho dos equipamentos. A NBR 5410 estabelece limites para a queda de tensão. Bitolas maiores ajudam a minimizar essa queda.
3. Temperatura Ambiente e Tipo de Instalação:
   • Cabos instalados em ambientes quentes ou agrupados com outros cabos dissipam calor de forma diferente, o que pode reduzir sua capacidade de condução de corrente.
4. Resistência Mecânica:
   • Em algumas aplicações, como aterramentos em áreas sujeitas a movimentação ou condutores de descida em SPDA, a resistência mecânica do cabo também é um fator importante. A têmpera do cabo (mole, meio dura, dura) influenciará isso.

Bitolas Comuns de Cabo de Cobre Nu e Suas Aplicações Típicas:

• Cabo de Cobre Nu 35mm²:
  • Extremamente comum em sistemas de aterramento de edificações residenciais, comerciais e industriais.
  • É a seção mínima frequentemente especificada pela NBR 5419 para condutores de descida em Sistemas de Proteção contra Descargas Atmosféricas (SPDA).
  • Usado em eletrodomésticos de grande porte e pequenas instalações industriais.
• Cabo de Cobre Nu 50mm²:
  • Muito utilizado em aterramentos de maior porte, em subestações, ou como barramento principal em instalações industriais.
  • Também encontra aplicação em alguns sistemas de SPDA de grande complexidade ou em malhas de aterramento de usinas solares e parques eólicos, dependendo do projeto.
  • Ideal para condução de correntes mais elevadas em distâncias moderadas.
• Outras Bitolas (ex: 70mm², 95mm², 120mm²…):
  • São empregadas em aplicações que exigem transporte de correntes muito elevadas, como barramentos de grandes indústrias, linhas de transmissão de energia de baixa/média tensão, ou em sistemas de aterramento de infraestruturas críticas.

Consulte um Especialista e as Normas!

Apesar deste guia, o dimensionamento final da bitola de cabo de cobre nu deve sempre ser realizado por um profissional qualificado (engenheiro eletricista), em conformidade com a NBR 5410 (instalações elétricas de baixa tensão) e a NBR 5419 (SPDA), quando aplicável.

A Santa Luiza Cabos oferece uma vasta gama de cabos de cobre nu em diversas bitolas e têmperas, fabricados sob os mais rigorosos padrões de qualidade e em conformidade com as normas brasileiras. Conte com a gente para ter o cabo certo, na bitola certa, para a sua segurança e o sucesso do seu projeto.
